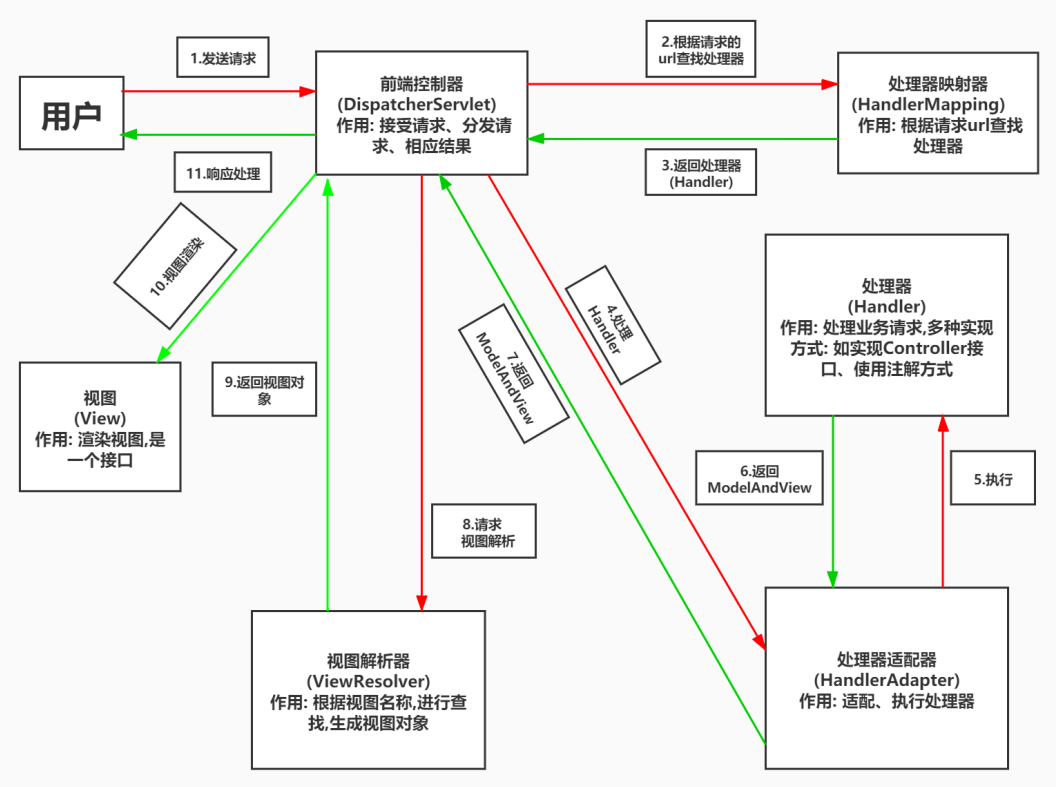

 | 1.用户发起请求到前端控制器(DispatcherServlet),该控制器会过滤出哪些请求可以访问Servlet、哪些不能访问。就是url-pattern的作用,并且会加载springmvc.xml配置文件2.前端控制器会找到处理器映射器(HandlerMapping),通过HandlerMapping完成url到controller映射的组件,简单来说,就是将在springmvc.xml中配置的或者注解的url与对应的处理类找到并进行存储,用map<url,handler>这样的方式来存储
 3.HandlerMapping有了映射关系,并且找到url对应的处理器,HandlerMapping就会将其处理器(Handler)返回,在返回前,会加上很多拦截器
 4.DispatcherServlet拿到Handler后,找到HandlerAdapter(处理器适配器),通过它来访问处理器,并执行处理器
 5.执行处理器
 6.处理器会返回一个ModelAndView对象给HandlerAdapter
 7.通过HandlerAdapter将ModelAndView对象返回给前端控制器(DispatcherServlet)
 8.前端控制器请求视图解析器(ViewResolver)去进行视图解析,根据逻辑视图名解析成真正的视图(jsp),其实就是将ModelAndView对象中存放视图的名称进行查找,找到对应的页面形成视图对象
 9.返回视图对象到前端控制器
 10.视图渲染,就是将ModelAndView对象中的数据放到request域中,用来让页面加载数据的
 11.通过第8步,通过名称找到了对应的页面,通过第10步,request域中有了所需要的数据,那么就能够进行视图渲染了,最后将其返回即可

 |
